Формирование вмятин на листовом металле является важным инструментом в металлообработке с начала XX века, существенно повлияв на такие отрасли, как автомобилестроение и авиакосмическая промышленность, благодаря улучшению структурной прочности и эстетики металлических компонентов. В этой статье мы рассмотрим историю, области применения и преимущества штампов для вмятин, а также дадим практические рекомендации по их эффективному использованию в ваших проектах.
Хотя идея создания углублений (или вмятин) в металле для усиления и облегчения крепления, вероятно, появилась ранее, сам штамп для вмятин был запатентован примерно в 1903 году. К 1910-м годам такие штампы стали неотъемлемой частью массового производства в автомобильной промышленности.
С развитием авиационной отрасли во время и после Первой мировой войны формование вмятин стало широко применяться в 1920–1930-х годах для изготовления легких и прочных авиационных компонентов. Это позволяло инженерам удалять излишний материал, одновременно повышая жесткость детали, что улучшало структурную целостность и аэродинамические характеристики.
Сегодня формование вмятин используется не только в автомобилестроении и авиации, но также в электронике, производстве бытовой техники и во многих других отраслях.
Хотя формование с помощью штампа для вмятин — процесс относительно простой, важно использовать подходящие инструменты и методы, чтобы избежать повреждения листового металла.
Глубина и форма вмятины определяются конструкцией штампа.
В упрощённом виде, два штампа располагаются по обе стороны листа металла, в котором уже просверлено отверстие.
С помощью гидравлического пресса, слесарных тисков или даже болта с гайкой, усилие, создаваемое пуансоном (мужской частью штампа), вдавливает металл в матрицу (женскую часть), формируя вмятину. Окончательная форма и глубина зависят от конструкции обеих частей штампа.
Штампы для вмятин обычно изготавливаются из инструментальной стали с последующей закалкой рабочей поверхности для максимальной износостойкости. Штамп имеет выступающий пуансон, соответствующий форме желаемой вмятины. Такой штамп может быть расположен над уже существующим отверстием либо использовать пробойник для создания отверстия на первом этапе. В любом случае пуансон вдавливается в лист, формируя вмятину.
Хотя штампы бывают самых разных форм — от овалов до квадратов и треугольников, наиболее распространённой является классическая окружность, именно её мы и предлагаем.
Хотя не каждый размер доступен для всех материалов и толщин, мы предлагаем широкий ассортимент диаметров, подходящих для ваших проектов лазерной резки.
| Внешний диаметр инструмента для вмятин | Основной размер вмятины | Минимальный размер вмятины | Рекламируемый размер вмятины | Минимальное расстояние до других элементов | Минимальное расстояние до такой же вмятины |
| 1,200 | 0,850 | 0,515 | 0,500 | 0,600 | 1,200 |
| 1,450 | 1,150 | 0,765 | 0,750 | 0,725 | 1,450 |
| 1,950 | 1,575 | 1,015 | 1,000 | 0,975 | 1,950 |
| 2,450 | 1,875 | 1,265 | 1,250 | 1,225 | 2,450 |
| 2,700 | 2,200 | 1,515 | 1,500 | 1,350 | 2,700 |
| 3,200 | 2,500 | 1,765 | 1,750 | 1,600 | 3,200 |
| 3,470 | 2,900 | 2,015 | 2,000 | 1,735 | 3,470 |
| 4,450 | 3,600 | 2,515 | 2,500 | 2,225 | 4,450 |
| 5,200 | 4,375 | 3,015 | 3,000 | 2,600 | 5,200 |

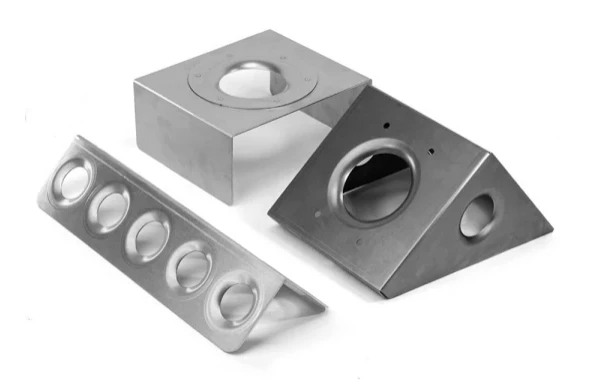

Вмятины часто используются в деталях, подвергающихся высоким нагрузкам, чтобы равномернее распределять напряжения и тем самым повысить прочность листового металла. Использование вмятин позволяет удалить избыточный материал, что особенно актуально для деталей, где важна лёгкость — например, в авиации и автомобилестроении.
Если вы когда-нибудь замечали “Х”-образный оттиск на тонких металлических деталях (например, на воздуховодах), знайте: это делается для повышения жёсткости и устойчивости к деформации.
Стратегически размещённые вмятины могут дать тот же эффект — увеличить жёсткость детали, не добавляя лишнего материала. Вмятины делают это, не деформируя весь элемент, если дополнительно предусмотрены другие конструктивные элементы для предотвращения излишней деформации. Подробнее об этом — в следующем разделе.
Особенно для тонких материалов, где зенкование невозможно, вмятины могут создавать посадочные места для винтов или заклёпок. Это особенно полезно для деталей, требующих прочного и надёжного соединения — например, в автомобилестроении или строительных материалах.
Если вы видели внедорожник или раму мотоцикла с такими элементами, то знаете: помимо структурной функции, вмятины могут отлично выглядеть. Их можно использовать для декоративных решений — например, создать структуру “соты” или добавить глубину целому изделию.
Видели когда-нибудь гладкий мяч для гольфа? Штампы для вмятин позволяют формировать металл так, чтобы улучшить поток материалов в определённых зонах, что важно, например, при изготовлении воздуховодов. В изделиях, связанных с движением жидкости или воздуха, например, в авиации или автомобилях, штампы для вмятин помогают улучшить аэродинамику и уменьшить сопротивление, что повышает топливную эффективность и производительность.
