Сварка — это производственный процесс, в ходе которого соединяют два или более металла при помощи тепла, давления или их сочетания, чтобы создать прочное и долговечное соединение. Обычно сварке поддаются металлы и термопласты, хотя существуют технологии сварки и для других материалов, например, для древесины.
Современная сварка началась в 1800 году, когда сэр Хэмфри Дэви с помощью батареи и двух угольных электродов создал первую электрическую дугу. С тех пор сварка претерпела значительные изменения и стала невероятно универсальной, что дало ей применение от малых домашних проектов до масштабных производственных сборок.
Различные сварочные процессы стали неотъемлемой частью большинства отраслей промышленности, поэтому важно понять, как они работают и на каких принципах основаны.
Сварка — это высокотемпературный процесс, при котором плавятся соединяемые материалы. Это основное отличие от пайки и лужения, где плавится только присадочный материал, а основное соединение материалов не происходит.
Суть сварки заключается в соединении двух или более деталей при высоких температурах. Тепло создает сварочную ванну из расплавленного материала, которая после охлаждения затвердевает, образуя единый монолитный шов. Иногда шов может быть даже прочнее исходных металлов.
Существует множество видов сварки, но суть всех в том, что под воздействием тепла или давления металлы плавятся и формируют сварные соединения. Источник тепла или давления выбирают в зависимости от задачи и типа материала.
Металлы — самые распространённые материалы для сварки, поскольку технология их соединения относительно проста. Сварка пластика также широко применяется, а вот сварка древесины находится пока только на этапе становления.
На процесс сварки влияют разные факторы: необходимость в дополнительных инструментах, защитных газах, электродах и присадочных материалах. Давайте рассмотрим наиболее распространённые методы сварки и узнаем, что делает каждый из них уникальным.
Хотя базовый принцип сварки довольно прост, классифицируют её по типу используемой энергии. Разделяя эти категории на подвиды, можно глубже рассмотреть рабочие принципы каждого метода.
Дуговая сварка включает в себя самые известные процессы сварки, которые чаще всего и ассоциируются с этим ремеслом. При дуговой сварке тепло выделяется за счёт электрической дуги между электродом и свариваемым металлом. Электрод может быть плавящимся или неплавящимся, а питание осуществляется как переменным, так и постоянным током.

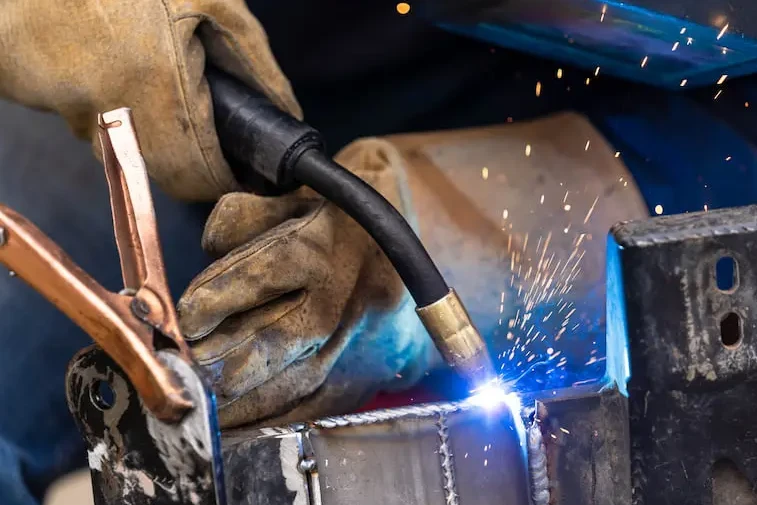

Сварка в среде защитных газов, известная как MIG/MAG (металл инертный/активный газ), использует непрерывно подаваемый проволочный электрод. Электрическая дуга плавит проволоку и основной металл, формируя сварочную ванну.
Одновременно в зону сварки подаётся защитный газ, который препятствует окислению и защищает от загрязнений.
Благодаря простоте, этот метод широко применяется в промышленности, строительстве, автомобилестроении и производстве. MIG/MAG технология практически полностью вытеснила атомно-водородную сварку, в первую очередь из-за доступности дешёвых инертных газов.
Сварка вольфрамовым электродом в среде инертного газа (TIG) использует неплавящийся вольфрамовый электрод и инертный защитный газ. В отличие от MIG/MAG, здесь добавление присадочного материала не обязательно и зависит от задачи.
Метод TIG обеспечивает высокую точность и качество шва с отличным проваром, из-за чего применяется в аэрокосмической и автомобильной промышленности. TIG сложнее в освоении, чем MIG, но благодаря множеству настроек и функций, этот способ очень универсален.

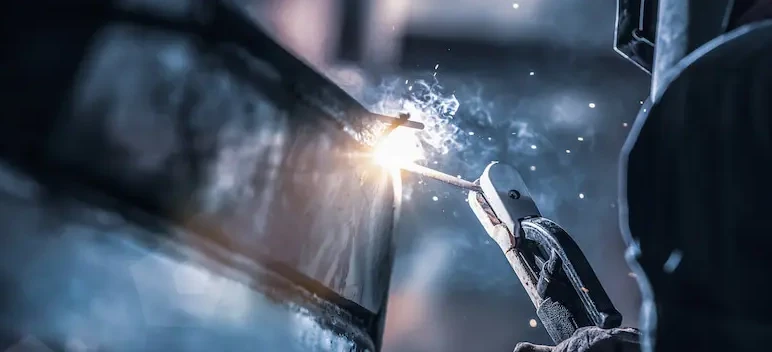

Ручная дуговая сварка покрытым электродом (ММА, SMAW) использует плавящийся металлический электрод с флюсовым покрытием для соединения металлов.
При поджигании дуги между электродом и основным металлом формируется сварочная ванна. Флюс выделяет защитный газ, который предотвращает загрязнение шва. После остывания шлаковые отложения удаляются с помощью обычных инструментов, например, щётки.
Этот метод универсален, подходит для разных металлов и условий, отличается мобильностью и не требует баллона с газом. Электрод выпускается в виде стержня, что удобно для работы в труднодоступных местах и сложных положениях.

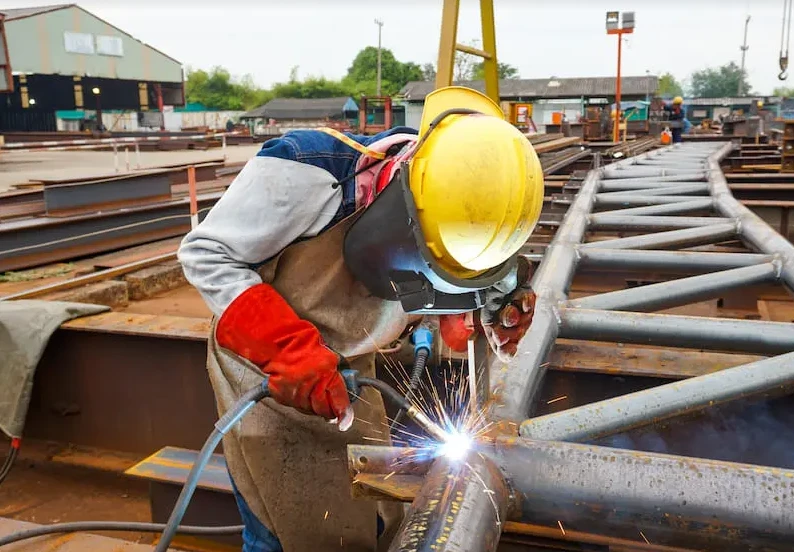

Сварка порошковой проволокой (FCAW) — это автоматический или полуавтоматический процесс, использующий проволоку с флюсовым сердечником. Для дополнительной защиты может применяться дуал-шилд — одновременная подача защитного газа.
FCAW подходит для черных металлов и случаев, где требуется минимальная подготовка поверхности. Эффективен для ремонтов, монтажа труб, судостроения, наружных и подводных работ из-за отличной защиты шва от внешних воздействий.
Хотя FCAW и MIG/MAG — разные процессы, главное отличие между ними — способ защиты сварочной зоны.

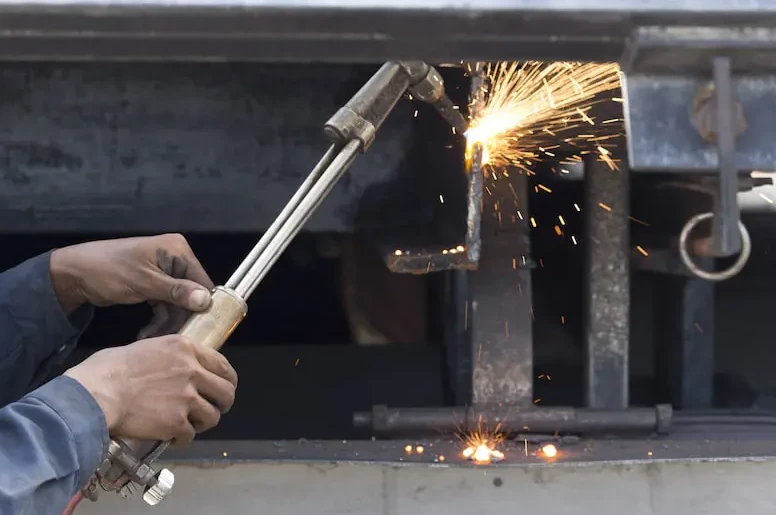

Газовая или кислородно-топливная сварка — один из старейших способов соединения металлов с помощью тепла, выделяемого при сгорании газа (обычно ацетилена или бензина). Поэтому различают кислородно-ацетиленовую и кислородно-бензиновую сварку. Для пайки и лужения цветных металлов также применяют водород и пропан, но их температуры недостаточно для плавления стали.
Главное преимущество газовой сварки — независимость от электроснабжения, что делает её отличным выбором в полевых условиях. Метод подходит для соединения как тонких, так и толстых металлических элементов из чёрных и цветных металлов. Обучиться газовой сварке относительно просто, а стоимость оборудования невысока.
То же оборудование может использоваться и для кислородной резки, если изменить соотношение подачи газа и кислорода.
Плазменная сварка (PAW) концептуально похожа на TIG, но здесь инертный газ выходит из сопла под большим давлением и в узконаправленном потоке. При подаче дуги происходит ионизация газа, формируется плазма, достигающая температур до 28000 °C, что позволяет плавить любые металлы. Плазменные и газовые горелки применяются не только для сварки, но и для резки.
Плазменная сварка — один из самых чистых методов, так как концентрированное тепло даёт узкий и аккуратный шов с минимальным разбрызгиванием. Идеальна для областей, где требуется высокая точность, например, в авиастроении. Метод широко применяется при автоматизации сварочных процессов благодаря низким эксплуатационным расходам и высокому качеству.
Подводная дуговая сварка (SAW) аналогична ручной дуговой, но защищает шов с помощью флюса. Флюс подаётся из отдельного бункера, образуя гранулированную засыпку на сварочной ванне.
Этот метод обеспечивает стабильный и чистый шов, превосходя многие ручные процессы. Применяется для сварки никелевых, стальных и нержавеющих металлов, а также для изготовления труб, сосудов и котлов под давлением.
Контактная или прессовая сварка осуществляется за счёт давления и пропускания тока через соединяемые металлические поверхности. Детали прижимают друг к другу при высокой нагрузке и пропускают ток через точку контакта. Электрическое сопротивление вызывает выделение тепла и сплавление поверхностей.

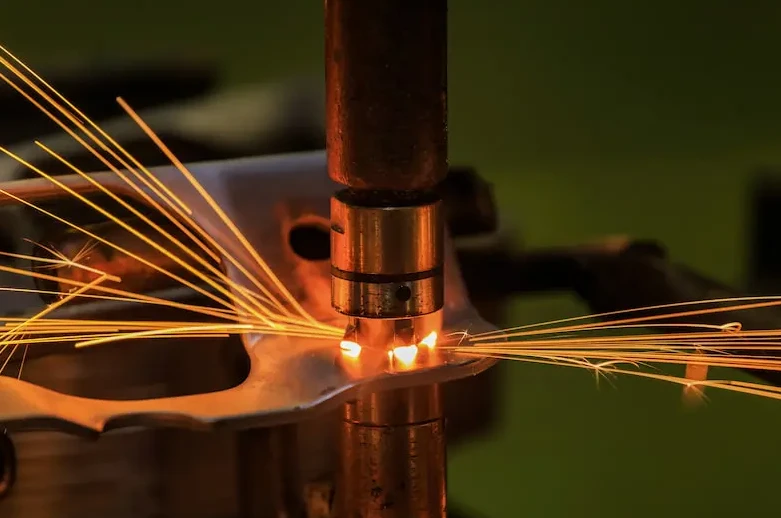

Точечная сварка (RSW) использует два электрода, которые прижимают детали и подают ток через место соединения. Тепло, возникающее от сопротивления, плавит металл, формируя сварочную точку в виде “пуговки”.
При этом шов формируется практически мгновенно (за 10–100 мс), а зона термического влияния минимальна, что снижает риск повреждения окружающего материала.
Точечная сварка часто полностью автоматизирована, используется на сборочных линиях в автомобильной, электронной и других отраслях.
Шовная сварка — разновидность точечной, где вместо электродов-стержней используются вращающиеся ролики. Давление и ток подаются через ролики, формируя либо отдельные точки, либо непрерывный шов.
Этот метод обеспечивает плотные и быстрые соединения, идеально подходит для автоматизированного производства. Чаще всего применяется при изготовлении жестяных банок, радиаторов и стальных барабанов.
Лазерная сварка (LBW) использует концентрированный лазерный луч в качестве источника тепла для расплавления металла и формирования шва. Высокая плотность энергии обеспечивает малую зону термического влияния. Диаметр лазерного пятна варьируется от 0,2 до 13 мм, что позволяет сваривать материалы различной толщины с превосходным качеством.
Лазерная сварка позволяет быстро создавать высококачественные швы при строгих допусках, обычно полностью автоматизирована и применяется в автомобильной, медицинской и ювелирной индустрии.
Хотя лазерные и плазменные горелки могут использоваться для сварки и резки, в лазерной технологии используются разные головки для этих задач: стандартная головка для резки не подходит для сварки и наоборот.
Электронно-лучевая сварка (EBW) — это процесс, при котором электронная пушка ускоряет электроны до высоких скоростей. Падая на металл, электроны превращают кинетическую энергию в тепло, плавя материал и формируя сварочную ванну. Сварка проводится в вакууме, чтобы избежать рассеивания луча.
Этот способ отличается высокой точностью и минимальными деформациями, благодаря чему используется для соединения электронных компонентов, авиационных деталей, резервуаров и мостовых конструкций. Позволяет сваривать материалы, склонные к загрязнению.
Сварка трением — это твёрдофазный процесс, при котором соединение металлов достигается за счёт выделения тепла от трения (вращательного, вибрационного или линейного) между двумя очищенными деталями. Здесь не используются сварочные горелки, присадочные материалы или защитные газы. Излишки металла удаляются после остывания.
Оборудование для сварки трением более экологично, так как не выделяет вредных паров и токсинов. Простота этого метода делает его популярным для соединения буровых коронок, шатунов, осевых труб и клапанов.
Любой производственный процесс сопряжён с рисками, и сварка — не исключение. Для собственной защиты обладать знаниями и использовать правильное оборудование. Помимо соблюдения мер безопасности, необходимо применять современные средства индивидуальной защиты: сварочные маски, перчатки и т.д.
Современные технологии серьёзно повышают уровень безопасности сварки, снижая риски для человека и внедряя автоматизацию. Например, использование промышленных шестиосевых роботов позволяет выполнять даже сложнейшие сварочные задачи без участия оператора.
Тем не менее, квалифицированные специалисты по-прежнему играют ключевую роль в сварочном производстве — просто теперь им не нужно находиться в непосредственной близости к материалу или оборудованию для выполнения работы.
Сварка прошла долгий путь с бронзового века, когда были изобретены первые методы кузнечной сварки. Сегодня она стала незаменимым инструментом как для любителей, так и для крупных промышленных предприятий. Сварка была одной из движущих сил индустриализации и продолжает менять способы производства.
Развитие сварки сопровождается совершенствованием стандартов и норм. Постоянно появляются новые возможности, позволяющие соединять новые материалы, повышать прочность шва и безопасность процесса. Благодаря гибридным технологиям, можно быть уверенным — сварка и дальше будет играть значительную роль в развитии инженерии и промышленности.
