Представьте, что вы работаете над важным проектом по металлообработке и обнаруживаете, что изгибы неточные, что ставит под угрозу целостность всей конструкции. Это распространенная проблема в отрасли. Решение заключается в понимании важного понятия: коронирование на листогибочном прессе. Что такое коронирование и почему оно так важно? Эта статья подробно рассматривает механику коронирования, исследуя, как оно значительно повышает точность изгибов и качество изготовления. От различных методов коронирования до интеграции с листогибочными прессами — мы раскроем нюансы этой техники. Готовы решить проблемы с неточными изгибами? Давайте исследуем мир коронирования на листогибочном прессе и посмотрим, как оно может преобразить ваш процесс металлообработки.

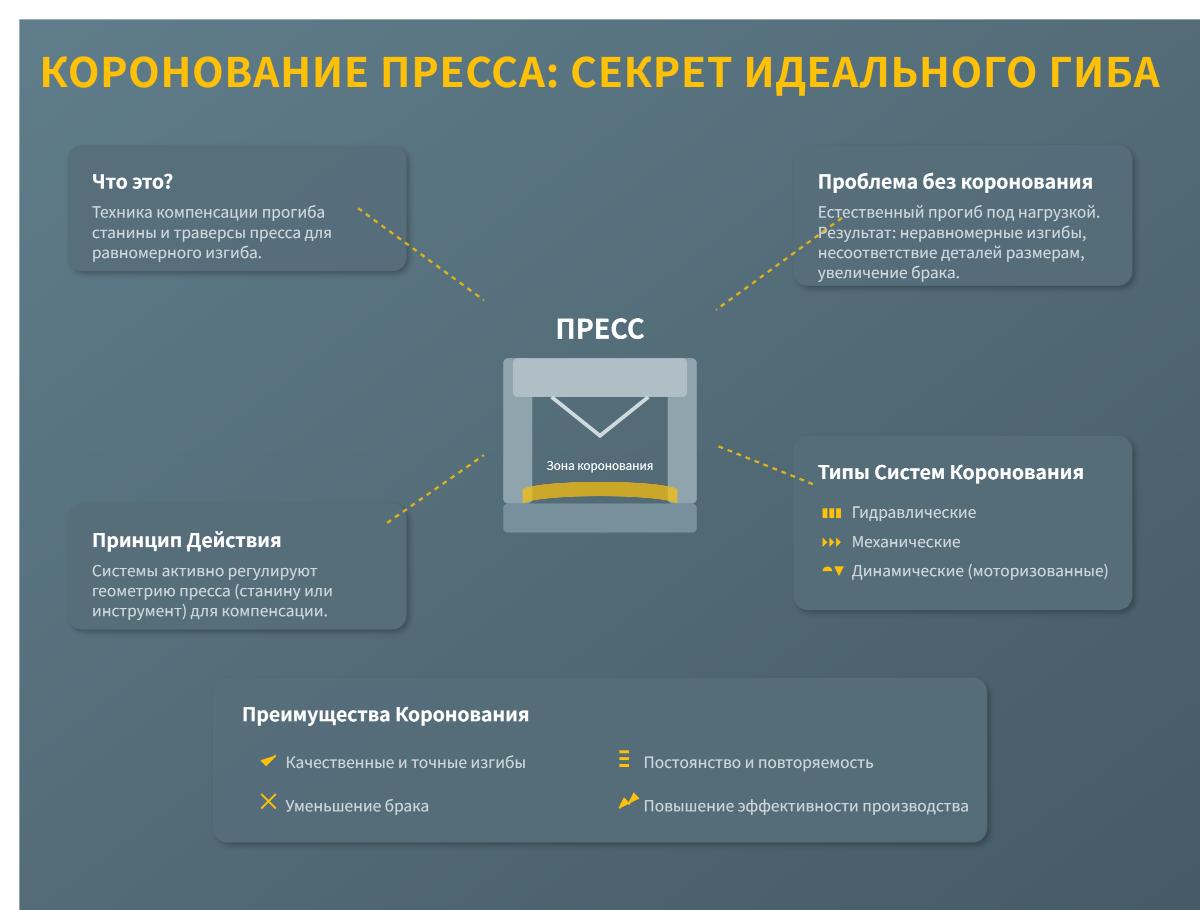

Коронирование на листогибочном прессе — это важная техника в металлообработке, которая обеспечивает точное и равномерное гнутие металлических листов или пластин. Этот метод решает проблему прогиба станины и ползуна листогибочного пресса во время операции гибки. Когда листогибочный пресс оказывает давление на металлический лист, станина и ползун могут изгибаться, что приводит к неравномерным изгибам. Коронирование компенсирует этот прогиб, обеспечивая точные и равномерные изгибы.
Процесс коронирования включает регулировку инструмента или станины листогибочного пресса для компенсации естественного прогиба, возникающего при приложении давления. Эта регулировка может осуществляться различными методами, каждый из которых предназначен для обеспечения правильного изгиба металла по всей длине листа. Компенсируя прогиб, коронирование помогает достичь желаемого угла изгиба и равномерности.
Станина и ползун являются основными конструктивными элементами листогибочного пресса, которые могут изгибаться под давлением, вызывая прогиб. Системы коронирования часто включают регулировку инструмента, такую как прокладки, клинья или гидравлические системы, для компенсации этого прогиба и поддержания точности.
Коронирование обеспечивает равномерные и точные изгибы, что критически важно для деталей, которые должны точно подходить друг к другу при сборке. Без коронирования прогиб компонентов листогибочного пресса может привести к неточностям, что приведет к деталям, не соответствующим спецификациям. Это может вызвать проблемы при сборке и снизить общее качество продукции.
Существует несколько методов достижения коронирования на листогибочных прессах:
Механическое коронирование включает использование прокладок или клиньев для ручной регулировки станины листогибочного пресса. Несмотря на эффективность, этот метод требует ручного вмешательства и не может быть скорректирован во время работы.
Гидравлическое коронирование использует гидравлические цилиндры для динамической регулировки станины. Этот метод позволяет делать корректировки во время процесса гибки, обеспечивая большую точность.
Системы динамического коронирования используют датчики и механизмы управления для автоматической компенсации прогиба в реальном времени, обеспечивая точные изгибы на протяжении всей операции.
Коронирование на листогибочном прессе критически важно для достижения точных изгибов металла, компенсируя прогиб станины и ползуна во время процесса гибки. Компенсируя этот прогиб, коронирование обеспечивает равномерные изгибы по всей длине металла, что необходимо для соблюдения строгих допусков и правильной сборки. Эта точность имеет решающее значение для сохранения точных размеров, требуемых во многих применениях металлообработки.
Точность, обеспечиваемая коронированием на листогибочном прессе, значительно улучшает общее качество проектов металлообработки. Равномерные и точные изгибы уменьшают вероятность ошибок в размерах, обеспечивая соответствие деталей спецификациям и их точное соединение при сборке. Эта равномерность важна для высококачественной сборки и производительности конечного продукта. Минимизируя отклонения и дефекты, коронирование помогает поддерживать структурную целостность и эстетическую привлекательность изготовленных металлических деталей.
Системы коронирования помогают производителям добиваться повторяемых результатов, что важно для массового производства и точного изготовления. Обеспечивая, что каждый изгиб соответствует предыдущим, коронирование снижает потребность в доработке и минимизирует потери материалов. Эта повторяемость особенно важна в отраслях, где точность и надежность имеют первостепенное значение, таких как аэрокосмическая, автомобильная и электронная промышленность.
Коронирование на листогибочном прессе позволяет точно гнуть более длинные и толстые материалы, которые подвержены большему прогибу. Эта возможность расширяет ассортимент деталей, которые можно изготовить, позволяя производить более сложные компоненты. С коронированием производители могут уверенно браться за сложные проекты, требующие сложных изгибов и высокой точности.
Автоматизированные и динамические системы коронирования позволяют выполнять корректировки в реальном времени, повышая производительность и приводя к экономии средств. Снижая потребность в ручных регулировках и доработке, коронирование на листогибочном прессе увеличивает эффективность процесса гибки. Эта эффективность приводит к экономии средств, так как меньше времени и ресурсов тратится на исправление ошибок. Кроме того, увеличенный срок службы листогибочного пресса благодаря равномерному распределению нагрузки способствует снижению затрат на обслуживание и сокращению времени простоя.
В условиях крупносерийного производства способность поддерживать стабильное качество всех деталей имеет решающее значение. Коронирование на листогибочном прессе гарантирует, что каждая деталь соответствует требуемым спецификациям, удовлетворяя потребности крупносерийного производства. Эта надежность помогает производителям соблюдать сроки поставки и поддерживать удовлетворенность клиентов.
Решая проблемы, вызванные прогибом во время процесса гибки, коронирование на листогибочном прессе играет важную роль в достижении точности и качества, необходимых для успешной металлообработки.
Системы коронации необходимы в операциях с гибочными прессами, обеспечивая точное и стабильное сгибание металла за счет компенсации прогиба. Существует несколько типов систем коронации, каждая из которых предлагает уникальные механизмы и преимущества.
Гидравлические системы коронации используют гидравлические цилиндры для динамической регулировки станины гибочного пресса во время процесса гибки, обеспечивая актуальные корректировки, что важно для работы с большими листами и высокопрочными материалами.
Механические системы коронации используют серию наклонных клиньев или шайб для создания изогнутого профиля в нижней матрице, компенсируя прогиб. Эти регулировки могут быть ручными или управляться ЧПУ, обеспечивая гибкость для различных операций гибки.
Моторизованные системы коронации используют электродвигатели для быстрой и точной регулировки, часто интегрируясь с передовым программным обеспечением и блоком управления гибочного пресса. Эти системы позволяют производить мониторинг и регулировки в реальном времени, что идеально подходит для сложных изгибов и материалов.
Системы коронации можно условно разделить на ручные и автоматические типы, каждый из которых имеет свои особенности.
Ручная коронация требует регулировки станины гибочного пресса с помощью шайб или клиньев. Этот метод менее зависим от технологий и представляет собой простой подход к компенсации прогиба.
Автоматические системы коронации используют гидравлические, моторизованные или динамические технологии для корректировки в реальном времени во время процесса гибки. Эти системы повышают точность и эффективность.
Выбор подходящей системы коронации зависит от различных факторов, включая тип материала, сложность изгибов и требуемый уровень точности. Понимание преимуществ и недостатков каждого типа может помочь изготовителям выбрать лучшую систему для своих конкретных нужд.
Гибочные прессы играют ключевую роль в обработке металла, обеспечивая точное изгибание листового металла. Эти машины состоят из станины, ползуна и инструментов, которые оказывают давление на металлические листы, формируя их в нужные углы и контуры. Точность и качество изгибов, создаваемых гибочными прессами, имеют решающее значение для обеспечения соответствия металлических деталей строгим спецификациям и правильной сборки.
Интеграция систем коронования в гибочные прессы необходима для компенсации естественного прогиба станины и ползуна в процессе изгибания. Эта интеграция включает различные методы и технологии, направленные на поддержание постоянной точности изгибания и улучшение общей эффективности.
В ручных системах коронования операторы вручную регулируют инструменты или станину для компенсации прогиба. Этот метод обычно включает использование прокладок или клиньев для создания легкой кривизны станины, компенсирующей прогиб, возникающий при изгибе. Хотя ручное коронование надежно и экономично, оно требует квалифицированных операторов и может занимать много времени, что делает его менее подходящим для массового производства.
Гидравлические системы используют цилиндры для регулировки станины во время изгибания, обеспечивая точность в реальном времени. Этот метод позволяет динамически корректировать, предлагая большую точность по сравнению с ручными системами. Гидравлическое коронование особенно полезно при работе с крупными листами и высокопрочными материалами, обеспечивая равномерное изгибание по всей длине изделия. Несмотря на свои преимущества, гидравлические системы могут быть подвержены проблемам с обслуживанием, таким как утечки масла, и требуют больших первоначальных вложений.
Автоматические системы коронования представляют собой новейшее достижение в технологии гибочных прессов, использующие датчики и компьютерное управление для непрерывного мониторинга и регулировки инструментов. Эти системы используют данные в реальном времени для автоматической компенсации прогиба, обеспечивая максимальную точность и эффективность. Автоматическое коронование идеально подходит для крупномасштабных или сложных производственных сред, где точность и повторяемость имеют первостепенное значение. Интеграция автоматического коронования снижает необходимость ручного вмешательства, повышает безопасность операторов и минимизирует риск ошибок.
Для поддержания оптимальной работы гибочных прессов с интегрированными системами коронования необходимы регулярное обслуживание и калибровка. Правильное техобслуживание гарантирует точную работу системы коронования и продлевает срок службы компонентов машины.
Рутинные мероприятия по техобслуживанию включают проверку гидравлических систем на наличие утечек, проверку выравнивания инструментов и обеспечение надлежащей смазки всех движущихся частей. Регулярное обслуживание помогает выявить потенциальные проблемы до того, как они приведут к значительным простоям или дорогому ремонту.
Калибровка обеспечивает точную компенсацию прогиба системой коронования. Это включает перекалибровку датчиков, тестирование гидравлического давления и проверку углов изгиба, и должно проводиться регулярно или при изменении материалов.
Интегрируя системы коронования в гибочные прессы и правильно их обслуживая, производители могут достигать стабильных, высококачественных изгибов, повышая общую эффективность и продуктивность своих процессов обработки металла.
При работе с гибочными прессами частой проблемой являются несоответствия изгиба по длине изделия. Эта проблема возникает, когда система коронования недостаточно компенсирует прогиб станины и ползуна пресса, в результате чего изгибы точны по краям, но искажены в середине.
Неправильное или недостаточное коронование приводит к неравномерному распределению усилия и различным углам изгиба по длине изделия. Основная причина несоответствий в изгибе – это неправильное или недостаточное коронование, которое не полностью компенсирует природный прогиб, возникающий в процессе изгиба.
Чтобы решить эту проблему, необходимо настроить систему коронования для создания подходящей кривизны станины. Использование гидравлических или автоматических систем коронования может обеспечить точные, динамические корректировки, соответствующие конкретной геометрии и материалу изделия. Эти передовые системы позволяют динамически компенсировать прогиб, обеспечивая равномерные изгибы по всей длине.
Чрезмерный износ инструментов является еще одной распространенной проблемой, часто вызванной отсутствием правильного коронования. Неравномерное распределение усилия в процессе изгибания может привести к быстрому износу и повреждению инструментов, снижая качество изгибов и повышая затраты на обслуживание.
Без достаточного коронования компоненты гибочного пресса испытывают неравномерное напряжение, что приводит к ускоренному износу или повреждению в местах с высоким напряжением на инструментах. Внедрение правильных техник коронования имеет решающее значение для устранения чрезмерного износа инструментов. Обеспечение правильной калибровки системы коронования для равномерного распределения усилий может значительно продлить срок службы инструментов. Регулярное обслуживание и калибровка системы коронования также важны для поддержания сбалансированного распределения усилий и предотвращения преждевременного износа.
Изгиб толстых или длинных материалов представляет значительную проблему из-за большего прогиба, который возникает при работе с такими изделиями. Ручные корректировки коронования могут быть недостаточными или занимать много времени, приводя к неточностям и неэффективности.
Толстые или длинные листы более склонны к прогибу, что делает достижение равномерных изгибов с использованием ручных методов коронования затруднительным. Увеличенный прогиб требует более точной компенсации для обеспечения равномерного изгиба. Гидравлические и автоматические системы коронования идеальны для изгибания толстых или длинных материалов. Эти системы предлагают динамические корректировки и высокую точность. Они обеспечивают равномерные изгибы даже при работе с сложными материалами. Используя эти передовые системы коронования, операторы могут достигать точных изгибов без необходимости в обширном ручном вмешательстве.
Чрезмерное или недостаточное коронование может привести к значительным неточностям изгиба, вызывая либо чрезмерную кривизну в центре, либо недостаточный изгиб по всей длине изделия.
Чрезмерное коронование вызывает чрезмерную кривизну, приводя к чрезмерному изгибу в центре. Недостаточное коронование приводит к недостаточной компенсации, вызывая недостаточный изгиб. Эти проблемы обычно возникают из-за неправильных расчетов коронования, основанных на толщине материала, длине и мощности машины.
Для решения проблем с чрезмерным или недостаточным коронованием необходимо рассчитать подходящее количество коронования, исходя из конкретных параметров материала и машины. Использование датчиков и систем управления в автоматическом короновании может помочь поддерживать оптимальные настройки, обеспечивая точные и равномерные изгибы. Регулярная перекалибровка системы коронования и проверка углов изгиба могут дополнительно повысить точность и предотвратить эти распространенные проблемы.
Недавние инновации в области коронования листогибочных прессов направлены на повышение точности, эффективности и гибкости в гибке металла. Эти усовершенствования решают проблемы прогиба материала, предлагая универсальные решения для различных потребностей производства.
Системы коронования с ЧПУ (числовым программным управлением) представляют собой значительный шаг вперед в технологии листогибочных прессов. Эти системы используют передовое программное обеспечение и датчики для динамического мониторинга и регулировки коронования. Операторы вводят параметры, такие как тип материала, толщина и угол гибки, в систему ЧПУ. Система затем рассчитывает необходимые корректировки кровати листогибочного пресса в реальном времени, обеспечивая последовательные и точные изгибы.
Гидравлические системы коронования теперь оснащены регулировками в реальном времени. Эти системы используют гидравлические цилиндры для изменения формы кровати листогибочного пресса во время процесса гибки, компенсируя прогиб по мере его возникновения.
Современные системы коронования часто включают интегрированные датчики, которые непрерывно контролируют процесс гибки. Эти датчики обнаруживают изменения в усилии, прогибе материала и других критических параметрах, передавая данные обратно в систему управления для немедленных корректировок.
Использование передовых технологий коронования в работе с листогибочными прессами предлагает несколько ключевых преимуществ, улучшая как качество, так и эффективность изготовления металла.
Эти системы точно компенсируют прогиб, обеспечивая равномерные изгибы, меньшее количество доработок и минимальные отходы материала. Эта точность особенно важна для применений, требующих строгих допусков.
Автоматизация и регулировки в реальном времени упрощают процесс гибки, значительно сокращая время настройки и ручного вмешательства. Эта повышенная эффективность приводит к увеличению производительности, позволяя производителям соблюдать строгие производственные графики и снижать операционные расходы.
Современные технологии коронования могут обрабатывать широкий спектр материалов и требований к гибке. Будь то работа с тонкими листами или толстыми плитами, эти системы обеспечивают необходимые регулировки для достижения точных изгибов, делая их универсальными инструментами в любом производственном цехе.
Несколько передовых систем коронования демонстрируют достижения в этой области, показывая преимущества современной технологии в работе с листогибочными прессами.
Система Easy-Form® Laser от LVD использует лазерные датчики для измерения угла изгиба в реальном времени, автоматически регулируя коронование для достижения желаемого угла. Эта система обеспечивает высокую точность и повторяемость, идеально подходящую для сложных и высокоточных задач гибки.
Система Bending Navi от Amada интегрирует передовые датчики и управление ЧПУ для обеспечения обратной связи и регулировок в реальном времени во время процесса гибки. Эта система повышает точность и сокращает время настройки, делая ее подходящей для производственных сред с большим объемом.
Система ACB от Trumpf использует оптические датчики для непрерывного контроля угла гибки. Система динамически регулирует коронование, обеспечивая точные и равномерные изгибы. Эта технология особенно полезна для применений, требующих сложных и детализированных операций гибки.
В производстве дверей безопасности точные изгибы имеют решающее значение для функциональности и удовлетворенности клиентов. Примечательный пример включает производителя, использующего гидравлический листогибочный пресс мощностью 115 тонн, оснащенный адаптивной системой коронования. Эта система динамически регулирует кривизну кровати во время процесса гибки для компенсации прогиба. Результатом являются чрезвычайно последовательные и точно соответствующие размеры изгибы по всей длине дверных панелей, что гарантирует соответствие строгим требованиям к дизайну и функциональности, повышая качество продукции и репутацию на рынке.
Авиакосмическая и автомобильная промышленности часто требуют гибки крупных, толстых металлических листов, которые подвержены значительному прогибу, что требует использования прессов высокой мощности, иногда до 800 тонн на метр. В этих случаях незаменимы гидравлические системы коронования, оснащенные датчиками и ЧПУ. Они позволяют в реальном времени корректировать кривизну кровати листогибочного пресса в зависимости от типа материала, толщины и давления гибки. Это обеспечивает точные изгибы, снижает уровень брака и повышает производственную эффективность, что важно для соблюдения строгих допусков и стандартов надежности в этих отраслях.
В электротехнической отрасли листогибочные прессы используются для формования корпусов и защитных оболочек, где последовательная точность гибки обеспечивает правильную посадку и сборку компонентов. Системы коронования компенсируют прогиб балки во время гибки, позволяя производителям изготавливать детали, которые идеально подходят друг к другу и сохраняют свою защитную функцию. Эта точность жизненно важна для производительности и безопасности электрических корпусов.
Компания Gasparini Industries предоставила модель листогибочного пресса 225/4000 для VDM Logar, оснащенную Adaptive Crowning System и E-Reflex Deformation Compensation System. Эта комбинация позволяет листогибочному прессу автоматически регулировать параметры гибки и коронования в реальном времени. Адаптивное коронование динамически компенсирует прогиб, обеспечивая равномерные углы изгиба и минимальную деформацию по всей длине. Этот случай демонстрирует, как интеграция передовой технологии коронования с управлением ЧПУ может значительно повысить точность гибки и уменьшить необходимость в ручных настройках или пробных настройках.
Пассивное коронование использует механические клинья для создания фиксированной кривизны против прогиба. Хотя это эффективно, оно требует ручной настройки и не может регулироваться во время цикла гибки. Опытные операторы должны тонко настраивать положения клиньев в зависимости от материала и размера детали, а настройки остаются постоянными во время работы. Динамическое коронование, управляемое ЧПУ, использует гидравлические цилиндры или моторизованные системы клиньев для регулировки в реальном времени, обеспечивая превосходную консистентность изгиба, особенно для длинных или нецентрально нагруженных деталей, и сокращая количество брака и доработок.
Поддержание консистенции угла гибки имеет решающее значение. Без коронования балки листогибочного пресса прогибаются под нагрузкой, что приводит к тому, что угол изгиба оказывается менее острым в центре и более острым у краев. Коронование компенсирует этот прогиб, обеспечивая постоянство угла изгиба по всей длине детали. Равномерные изгибы уменьшают вариации размеров и деформацию деталей, что важно для деталей, требующих строгих допусков и функциональной производительности, таких как компоненты для авиации или прецизионные корпуса. Системы динамического коронования сокращают время настройки и уровень брака, автоматически компенсируя прогиб машины и изменчивость материала, упрощая производственные рабочие процессы. Коронование необходимо для листогибочных прессов мощностью 80 тонн и выше с длинными столами, которые широко используются в автомобилестроении, авиакосмосе, строительстве, производстве электротехнического оборудования и изготовлении оборудования для безопасности.
Ниже приведены ответы на некоторые часто задаваемые вопросы:
Коронование листогибочного пресса — это техника, используемая в металлообработке для компенсации естественного изгиба или прогиба кровати и штампа листогибочного пресса при приложении силы во время операций гибки. Этот прогиб может привести к неравномерным изгибам по всей длине заготовки, что приводит к деталям, не соответствующим точным требованиям по размерам. Системы коронования регулируют кровать или инструменты для компенсации этого изгиба, обеспечивая постоянные и точные изгибы. Существуют различные типы систем коронования, включая гидравлические, механические и динамические (моторизованные) системы, каждая из которых имеет свой метод регулировки и применения. Коронование необходимо для достижения качественных, повторяемых изгибов, уменьшения дефектов и повышения общей эффективности производства.
Коронование листогибочного пресса важно в металлообработке по нескольким причинам. Во-первых, оно обеспечивает точность гибки, компенсируя прогиб штампа и кровати листогибочного пресса, который может вызвать неровные углы гибки. Это особенно важно для достижения точных изгибов в длинных или толстых материалах. Во-вторых, коронование снижает ошибки и уровень брака, поддерживая правильный угол изгиба и предотвращая дефекты, что повышает эффективность за счет минимизации повторной обработки и отходов материала. Кроме того, коронование продлевает срок службы инструмента, равномерно распределяя усилие гибки, снижая износ инструментов машины. Оно также предлагает удобство и надежность в эксплуатации, с современными системами коронования, которые легко устанавливаются и настраиваются, а некоторые из них не требуют обслуживания. В целом, коронование листогибочного пресса необходимо для качественных, эффективных и надежных процессов металлообработки.
Коронование улучшает точность гибки, компенсируя естественный прогиб машины листогибочного пресса во время процесса гибки. Когда на заготовку прикладывается усилие, рама и компоненты листогибочного пресса склонны к изгибу, что приводит к неравномерной гибке по всей длине детали. Коронование вводит контролируемую изогнутую форму для кровати или балки листогибочного пресса, противодействуя этому прогибу. Таким образом, оно обеспечивает равномерное распределение усилия гибки по всей длине заготовки, что приводит к постоянным углам изгиба и точным размерам. Эта компенсация особенно важна для достижения качественных изгибов, особенно в материалах, требующих строгих допусков.
Методы коронования листогибочного пресса необходимы для обеспечения равномерной гибки за счет компенсации прогиба машины во время операций. Существует три основных метода коронования:
Каждый метод имеет свои преимущества и области применения, выбор зависит от конструкции гибочного пресса, сложности задачи изгиба и требуемой точности.
Поддержание машин для гибки металла для оптимальной коронации включает несколько ключевых практик, обеспечивающих точное и стабильное изгибание металла. Во-первых, регулярная чистка и осмотр гибочного пресса необходимы. Это включает удаление пыли, металлической стружки и мусора с инструментов, опор, направляющих и станины, чтобы избежать снижения точности коронации. Также важно проверять компоненты, такие как клинья, гидроцилиндры и датчики на предмет износа или повреждений.
Правильная смазка коронующего механизма, будь то ручного или гидравлического типа, помогает уменьшить износ и обеспечивает плавность регулировок. Регулярная калибровка системы коронации необходима для точной компенсации прогиба. Это включает настройку клиньев для ручных систем или проверку точности датчиков и гидравлических реакций для автоматических систем.
Обслуживание инструментов не менее важно; пуансоны и матрицы должны проверяться на износ или повреждения и своевременно заменяться для поддержания качества гибки. Обеспечение надежной фиксации инструментов предотвращает их шатание, что может негативно сказаться на эффективности коронации.
Затягивание всех болтов и крепежей после обслуживания или регулировки жизненно важно для предотвращения их ослабления во время работы, что может привести к неточностям коронации. Наконец, обучение операторов имеет ключевое значение, особенно для ручных систем коронации, так как опытные операторы могут регулировать клинья коронации на основе измерений изгиба для лучшей компенсации прогиба.
Постоянное применение этих методов обслуживания позволяет производителям улучшить качество гибки, сократить количество отходов материалов и повысить общую производительность в операциях по формовке металла.
Современные технологии коронации для гибочных прессов включают гидравлические системы коронации, системы коронации с ЧПУ и сегментированные системы коронации.
Гидравлические системы коронации используют гидравлические цилиндры, расположенные вдоль станины гибочного пресса, для динамической регулировки кривизны в реальном времени, компенсируя прогиб в зависимости от изменяющихся материалов и сил изгиба. Этот метод обеспечивает точность и стабильность, особенно для толстых или тяжелых материалов.
Системы коронации с ЧПУ интегрируются с системами числового программного управления (ЧПУ) для автоматического расчета и настройки необходимой кривой коронации во время процесса гибки. Эти системы учитывают такие факторы, как тип материала, толщина, длина изгиба и сила изгиба, что делает их идеальными для массового производства и сложных задач гибки.
Сегментированные системы коронации включают несколько независимо управляемых сегментов или цилиндров вдоль станины, что позволяет точно настраивать форму кривой коронации. Этот метод повышает точность для сложных или нерегулярных требований к гибке, особенно для очень длинных заготовок.
Эти передовые технологии обеспечивают равномерные изгибы, уменьшают количество отходов и износ инструмента, а также улучшают способность эффективно справляться с сложными и тяжелыми задачами гибки.
