Пайка — это процесс соединения двух или более видов металлов с помощью расплавленного припоя. Первый паяльник был разработан в 1896 году Рихардом Шнайдером и Августом Тиннерхолом и назывался «Первый электрический нагревательный аппарат».
Пайка широко используется в электронике, поскольку она проста и безопасна для соединения чувствительных материалов. Кроме того, этот процесс известен в металлообработке, сантехнике, кровельных работах и соединении проводов. Давайте подробнее рассмотрим пайку.
Пайка использует присадочный металл с низкой температурой плавления, также известный как припой, для соединения металлических поверхностей. Припой обычно состоит из сплава олова и свинца, температура плавления которых составляет около 235°C и 350°C соответственно.
Однако при смешивании олова и свинца температура плавления смеси снижается до 183°C. Этот сплав плавится с помощью горячего паяльника при температуре выше 316°C (600°F).
Когда припой остывает, он образует прочную электрическую и механическую связь между металлическими поверхностями. Эта связь обеспечивает электрический контакт между деталями и фиксирует их на месте.
Следует отметить, что бессвинцовые припои все чаще используются в качестве альтернативы вредным для окружающей среды свинцовым припоям из-за ужесточения экологических норм.

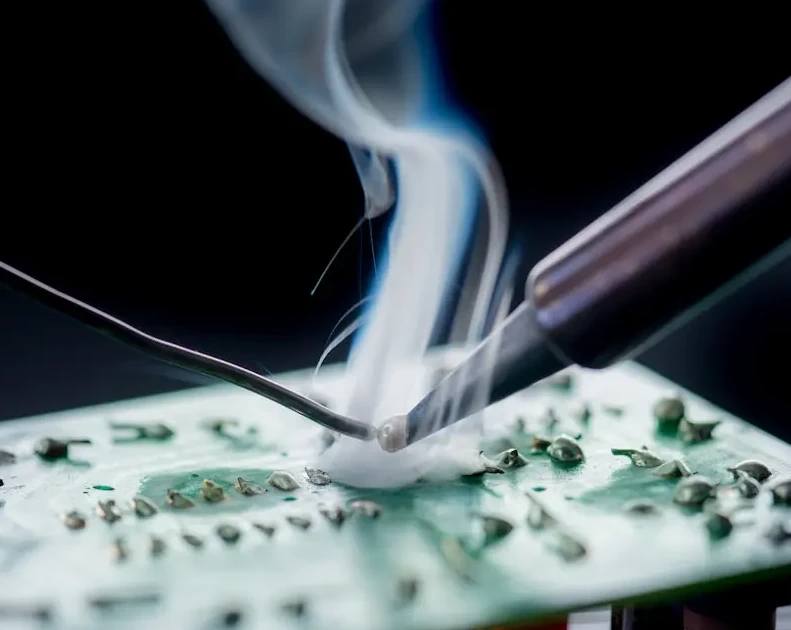

Первым шагом в пайке является использование защитной экипировки в хорошо проветриваемом помещении. Затем следует предварительно разогреть паяльник. Для очистки жала можно воспользоваться влажной губкой. Аналогично, любые загрязнения на поверхности рабочей детали должны быть удалены.
После завершения подготовительных работ нагрейте основание металла до рабочей температуры с помощью горячего паяльника. Это помогает предотвратить термический удар, активировать припой и улучшить качество соединения. Хорошим признаком достаточного нагрева является свободное растекание расплавленного припоя по соединению. Присадочный материал затвердевает при остывании, и это лучшее время для проверки качества шва.
Ключ к успешной пайке — чистота соединяемых металлов, отсутствие оксидов и других загрязнений.
Время от времени компоненты выходят из строя и требуют замены. Когда они закреплены припоем, используется процесс распайки для аккуратного и безопасного удаления припоя.
Для распайки можно использовать паяльник или термофен, чтобы расплавить припой и безопасно снять компоненты. Для удаления жидкого припоя используется отсос припоя (вакуумный насос) или оплетка для распайки, которая впитывает расплавленный припой.
В качестве альтернативы можно использовать агрессивный метод — сжатый воздух, чтобы сдуть жидкий припой.
Хотя пайка и сварка — это процессы соединения металлических сплавов, между ними есть принципиальные отличия.
Пайка использует расплавленный присадочный металл для соединения нагретых оснований. Она работает при меньшей температуре, чем сварка, но требует предварительного разогрева основы для эффективного соединения.
Сварка проводится при более высоких температурах, при которых плавятся как присадочный материал, так и основа. Это дает более прочное соединение, но может изменить механические свойства металла из-за нагрева и охлаждения.
Пайка хорошо подходит для следующих металлов:
Некоторые из этих металлов легко поддаются мягкой пайке, а для более твердых металлов могут потребоваться припои с более высокой температурой плавления.
Паяльники — ручные инструменты для нагрева припоя выше температуры его плавления. Существуют различные размеры для разных задач. Жала имеют разнообразные формы и размеры в зависимости от типа работы.
Паяльные пистолеты используются для работы при более высоких температурах и требуют большей мощности. Они быстро нагреваются и удобны при работе в ограниченных пространствах, при тяжелых электрических соединениях и металлообработке.
Паяльные станции — универсальные устройства, подходящие для мелких работ. Они более долговечны по сравнению с обычными паяльниками, так как оснащены датчиками, предохранителями, сигнализацией и регулировкой температуры.
Большинство работ выполняется свинцовым припоем с соотношением олова к свинцу 60:40. Температура его плавления составляет 180-190°C, и он считается лучшим выбором для пайки электрических соединений.
Для снижения вреда окружающей среде были разработаны бессвинцовые припои. Обычно они выпускаются в виде проволоки и содержат металлы с более высокой температурой плавления: олово, медь, висмут, серебро, латунь, индий и сурьму (часто относят к металлоидам).
Эти присадочные материалы бывают в виде пасты или проволоки с сердечником из флюса. Флюс при пайке выделяет защитный слой, который обеспечивает чистое соединение и улучшает смачивание.
Канифольный флюс (или пассивный флюс) применяется в электронике, так как оставляет после себя остатки, не вызывающие коррозию.
Кислотный флюс обладает агрессивными свойствами и эффективно удаляет оксиды с поверхности металла. В результате получаются более прочные и чистые металлические соединения, чем при использовании канифоли.
Тип флюса определяется областью применения. Безотмывочный флюс из натуральной канифоли или синтетических материалов и не требует очистки после пайки, а водорастворимый флюс легко удаляется ополаскиванием.

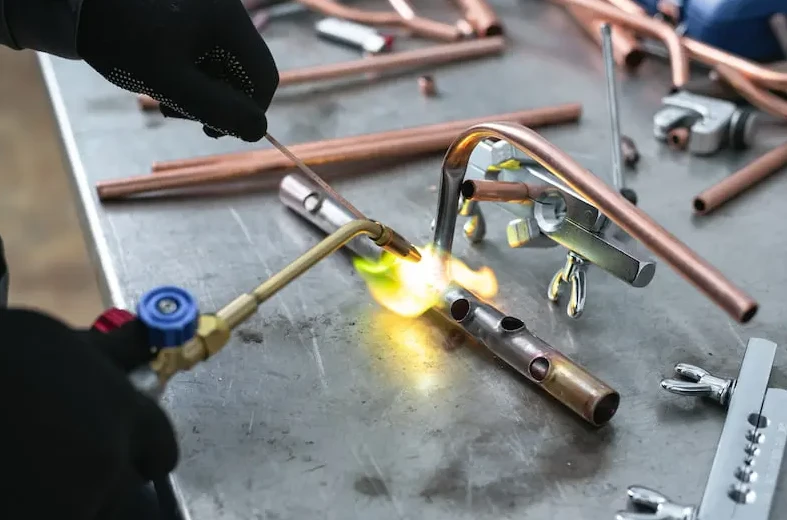

Хотя принцип пайки довольно прост, существуют различные методы нагрева в зависимости от задачи. Первобытные методы заключались в использовании открытого огня или бутановой горелки, но сегодня применяются более современные технологии.
Лазеры мощностью 30-50 Вт часто используются в тонкой электронике для точного создания пайки без перегрева окружающих компонентов. Особенно актуально для печатных плат с плотной компоновкой элементов.
Медные катушки нагревают припой с помощью переменного тока высокой частоты. Индукция обеспечивает равномерный нагрев, что особенно удобно при пайке цилиндров и труб, позволяя минимизировать отверстия и поддерживать однородность.
В этом методе тепло генерируется прохождением электрического тока через припой и жало паяльника. Нагрев локализован и быстро рассеивается, что снижает риск повреждения компонентов.
Применяет инфракрасное излучение для передачи тепла на нужный участок. Весь процесс занимает несколько секунд, что уменьшает термическое воздействие на окружающие области.
Существует три основных вида пайки, различающихся температурой процесса и прочностью соединения:
Плавится припой с низкой температурой плавления, часто на основе свинца. Такой способ минимизирует термическое воздействие на базовые металлы.
Чаще всего используется для латуни и серебра, где припой расплавляется пламенем горелки. Твердая пайка обеспечивает более высокую механическую прочность и применяется, например, в ювелирном деле и при точных механических работах.
Пайка внахлест использует металлы с еще более высокой температурой плавления. Она дает самое прочное соединение, что идеально подходит для ремонта металлов и соединения труб.
Наиболее популярное применение пайки — в электронике, где соединяются провода и компоненты на печатных платах. Такая пайка удобна возможностью обратимого соединения компонентов.
Пайка используется для создания герметичных кровель, когда оцинкованная сталь соединяется припоем. В этом случае жало паяльника значительно шире, чем при других работах.
Пайка широко применяется в сантехнике и трубопроводах для создания герметичных стыков. Это простой и надежный способ герметизации, например, медных труб.
Пайка используется для создания витражей, моделей из проволоки, скульптур, украшений и других творческих работ.
Припой может использоваться для заполнения полостей и выравнивания поверхностей. Этот способ применяется для соединения листового металла, труб и других деталей, не подвергающихся высоким температурам.

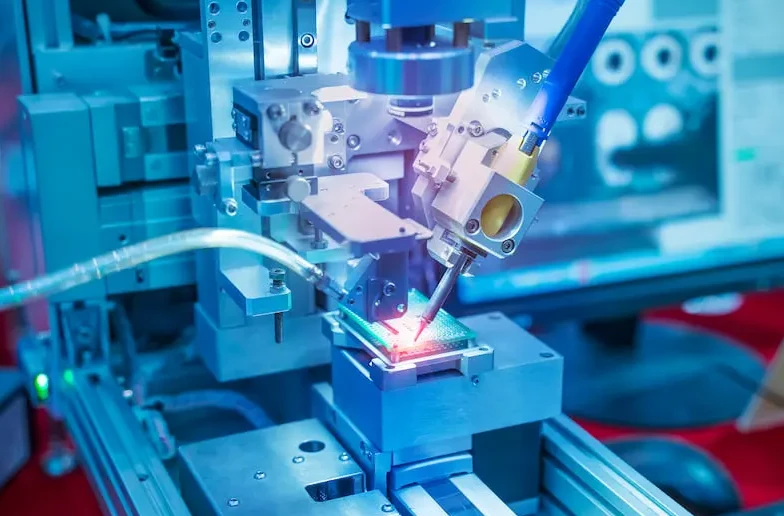

Современные технологии позволяют автоматизировать пайку с помощью роботов. Это обеспечивает не только точность соединений, но и высокую скорость производства.
Пайка играет важную роль в электронной промышленности и различных сферах. При правильном выполнении она обеспечивает надежные механические соединения.
Хотя принцип пайки прост, современные технологии делают этот процесс более универсальным и удобным. Сегодняшние технологии позволяют автоматизировать пайку, как и процессы сварки (например, MIG и точечная сварка), а выбор припоя зависит от задачи.
По мере развития микро- и нанотехнологий вероятно, что пайка или схожие методы будут развиваться для соединения миниатюрных электронных компонентов.
