Электронно-лучевая сварка — это процесс, при котором используется тепло, выделяемое при воздействии высокоскоростного пучка электронов, для создания сварного соединения. Электронная пушка генерирует пучок с помощью магнитных полей. Кинетическая энергия электронов преобразуется в тепло при их контакте с материалом, в результате чего происходит плавление заготовки и формирование соединения.
Рассмотрим основные особенности, которые выделяют электронно-лучевую сварку среди других сварочных методов.
Электронно-лучевая сварка (ЭЛС) использует направленный пучок электронов с высокой скоростью для расплавления и соединения металлов. Электронный пучок можно сфокусировать до очень малого пятна сварки, что делает этот метод идеальным для сварки тонких деталей или сложных конструкций. Помимо этого, ЭЛС отличается высокой скоростью работы, что делает её одной из самых быстрых технологий в сборочной сварке.

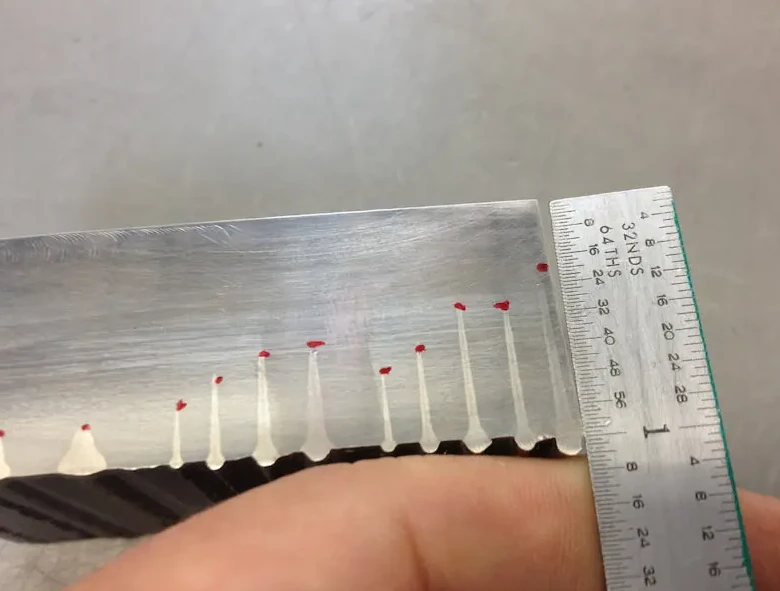

Оборудование для электронно-лучевой сварки достаточно сложное и требует опытных операторов для достижения оптимальных результатов. Тем не менее, данный метод обладает широким диапазоном глубины проплавления — обычно от 0,127 мм до 50 мм (0,005–2 дюйма), а для некоторых материалов — даже больше, особенно при использовании присадочного материала, что выгодно отличает ЭЛС от распространённых способов сварки, таких как MIG, TIG и ручная дуговая сварка. Однопроходная сварка ЭЛС позволяет получать соединения с минимальными деформациями и возможностью сваривать разнородные металлы.
Принцип работы ЭЛС основан на фокусировке пучка электронов с высокой скоростью в зону соединения. Обычно процесс проводится в вакуумной камере для повышения эффективности и предотвращения рассеивания электронного пучка.
Для этого в электронную пушку подаётся высокое напряжение, благодаря которому катоды, аноды, фокусирующие катушки и магнитные поля формируют пучок электронов высокой скорости. Интенсивность электронного пучка в 100–1000 раз выше, чем у дуговой сварки, что обеспечивает глубокое проплавление и узкую зону термического влияния.
Аналогично плазменной сварке, ЭЛС может работать в режиме малой, средней и высокой мощности (режим «замочной скважины»). Режим малой мощности применяется для сверхтонких швов шириной до 20 мкм. Средняя мощность используется при толщине сварки от 1 до 20 мм, а всё, что выше — это область применения высокомощной электронно-лучевой сварки. В режиме «замочной скважины» возможно проплавление до 300 мм стали, при этом обеспечивается стабильное и качественное соединение для деталей толщиной более 200 мм.
Последние технологические достижения позволяют выполнять локальную сварку деталей, размеры которых превышают вакуумную камеру, что добавляет гибкости процессу. Такая технология реализуется за счёт размещения только электронной пушки в вакуумном боксе, а сама деталь остаётся вне вакуумной камеры.
Технология ЭЛС позволяет сваривать различные металлы, в том числе разнородные, поскольку процесс в основном проходит в вакууме. Чаще всего ЭЛС применяется для следующих материалов:

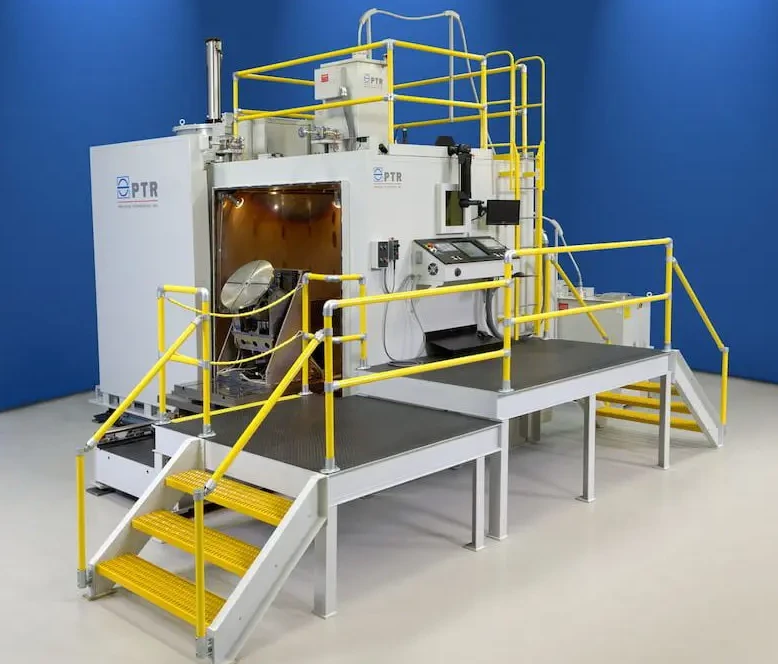

Основные компоненты оборудования для электронно-лучевой сварки включают:
К основным элементам электронной пушки относятся катод, анод, сеточный стакан и фокусирующий блок. Существует два типа электронных пушек. Самоускоряющиеся пушки ускоряют электроны за счёт разности потенциалов между катодом и анодом. Пушки с ускорением от заготовки используют разность потенциалов между катодом и самой заготовкой.
В ЭЛС используется постоянный ток: для малогабаритного оборудования — 5–30 В, для крупного — 70–150 В.
Давление частичного вакуума составляет 10^-2 до 10^-3 мбар, а для глубокого вакуума используется диапазон 10^-4 до 10^-5 мбар.
Разнообразие электронно-лучевой сварки позволяет соединять металлы различной толщины, что делает её универсальным решением для сварки сложных узлов, например, трансмиссий или миниатюрных электронных компонентов. ЭЛС отлично подходит для соединения металлов с разными температурами плавления и теплопроводностью.
Благодаря высокой автоматизации, чистоте процесса, высокой точности и минимальным деформациям после сварки не требуется дополнительная механообработка. Среди отраслей, где ЭЛС востребована: аэрокосмическая, автомобильная, медицинская, ядерная, нефтегазовая промышленность.
Хотя базовые принципы электронно-лучевой и лазерной сварки схожи, между ними есть существенные отличия:
В ЭЛС используется сфокусированный поток электронов, а при лазерной сварке — поток фотонов.
Обе технологии могут использовать вакуумную среду, что защищает сварочную ванну от загрязнения и повышает качество шва. Традиционная лазерная сварка чаще проводится в атмосфере с применением инертных газов или их смеси.
Лазерные установки требуют высокой скорости сварки, поскольку базовый материал испаряется, образуя дым. В электронно-лучевой сварке можно использовать разные скорости, при этом достигается глубокий провар.
ЭЛС преобразует около 85% потребляемой электроэнергии в полезную мощность. Для сравнения, лазерная сварка, даже с современными технологиями, достигает только до 40% эффективности.
