Передача мощности — это процесс, необходимый практически в каждом механизме. От миниатюрных двигателей в выдвижных селфи-камерах до инновационных линий передачи энергии в Большом адронном коллайдере, применения передачи мощности окружают нас повсюду. Мы используем методы передачи мощности для передачи энергии от первичного двигателя к ведомому механизму, чтобы обеспечить его функционирование.
Существует четыре основных типа передачи мощности: механическая, электрическая, гидравлическая и пневматическая. В этой статье мы рассмотрим механическую передачу мощности, ее разновидности, а также достоинства и недостатки каждого типа.

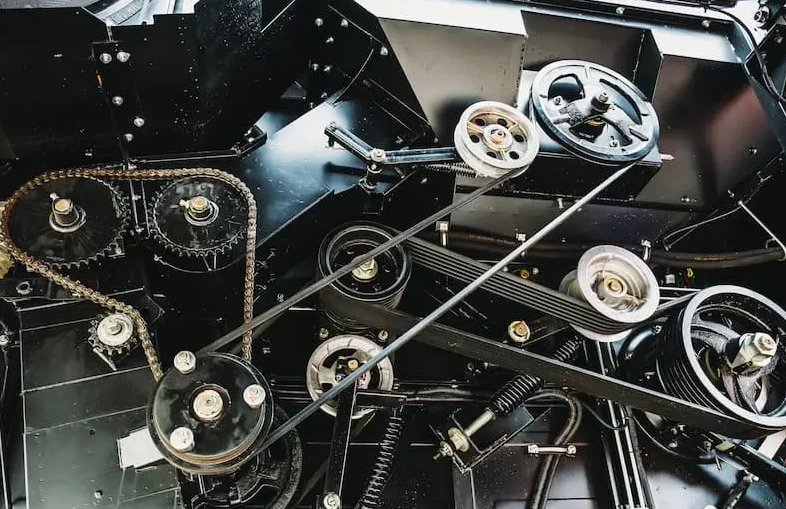

Механическая передача мощности — это передача механической энергии (физического движения) от одного элемента к другому в машинах. Большинство механизмов требуют какой-либо формы механической передачи мощности. Типичные примеры: электрические бритвы, водяные насосы, турбины и автомобили.
В большинстве случаев вращательное движение первичного двигателя преобразуется во вращательное движение ведомого механизма. Однако скорость, крутящий момент и направление могут меняться.
Иногда вращательное движение преобразуется в поступательное (движение взад-вперед) в зависимости от функциональных требований применения. Такое преобразование может осуществляться с помощью тяг или других элементов машин.
Различные элементы машин могут передавать мощность между валами в оборудовании. Наиболее распространенные методы механической передачи мощности, используемые в современной инженерной промышленности:

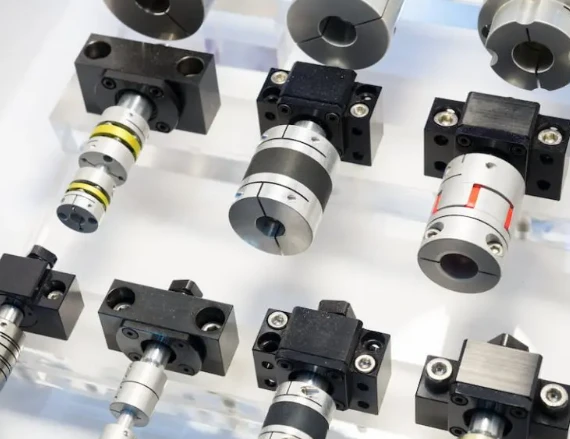

Муфты соединяют два вала и передают между ними крутящий момент. Валы могут быть соосными, пересекающимися, но не параллельными, либо непересекающимися и непараллельными. Для различных задач и условий эксплуатации выпускается множество разных типов и размеров муфт.
В целом, муфты делятся на два типа: жесткие и гибкие. Жесткие муфты не допускают относительного движения между валами, тогда как гибкие позволяют его. Следовательно, гибкие муфты способны компенсировать некоторую несоосность валов.
Некоторые муфты, такие как разъемные муфты, можно устанавливать на валы без их перемещения. В то время как большинство других требует перемещения вала для монтажа/демонтажа.
Типы ремней, используемые в ременных передачах: плоский ремень, клиновой ремень, зубчатый ремень
Ременные передачи широко распространены в промышленности. Система ременной передачи состоит из двух шкивов и ремня (или каната). Ремень плотно охватывает оба шкива и передает мощность от ведущего вала к ведомому за счет трения. Ременная передача работает эффективно как на низких, так и на очень высоких скоростях, поэтому часто применяется, например, в воздушных компрессорах.
Существует множество конструкций ременных передач для различных задач. Ремни могут приводить в движение несколько параллельных шкивов и изменять скорость при необходимости. Они также способны частично гасить ударные нагрузки, защищая остальные элементы передачи. Оба шкива вращаются в одном направлении, если только не используется крестовая ременная передача. Основные типы ремней — плоские, клиновые и зубчатые.
Плоские ремни подходят для универсальных применений с низкими и средними нагрузками. Типичные области: шлифовальные машины, сепараторы, роликовые конвейеры, вентиляторы, водяные турбины и т.д. Плоские ремни реверсивны и могут передавать мощность с обеих сторон. Отсутствие эффекта заклинивания влечет за собой минимальные потери энергии и высокую механическую эффективность — свыше 98%. Они устойчивы к пыли и грязи, поэтому служат дольше других вариантов.
Клиновые ремни лучше подходят для средних и высоких нагрузок. Такие ремни имеют пазы на внутренней поверхности, которые входят в клиновые канавки на шкивах. Ведущий вал тянет ремень за счет этих пазов, которые тянут ведомый шкив. Такая работа сопровождается потерями от заклинивания, что снижает общую эффективность клинового ремня. Клиновые ремни хуже переносят пыль и грязь по сравнению с плоскими.
Зубчатый ремень (или синхронный) имеет зубья на внутренней стороне, которые входят в зацепление с зубчатыми шкивами или звездочками. Этот тип ременной передачи используется для передачи высокой мощности и в синхронизированных механизмах. Зубчатые ремни применяются в двигателях автомобилей и мотоциклов для привода и синхронизации распределительных валов.

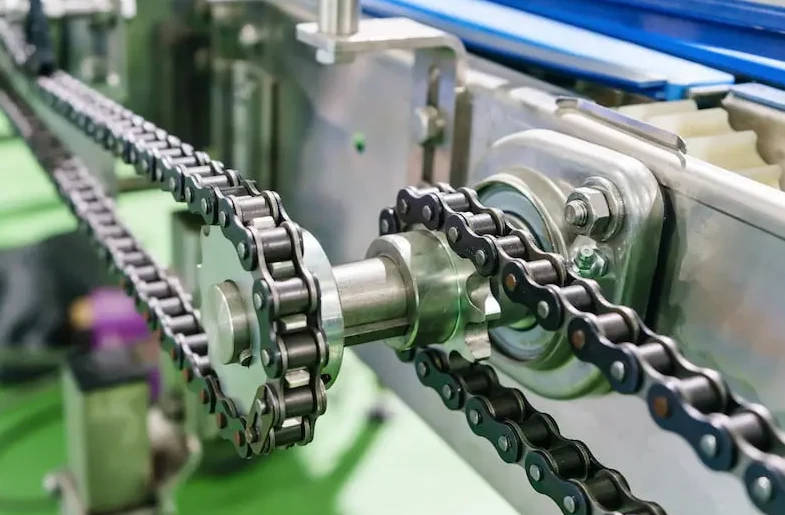

Цепные передачи применяются для передачи мощности между удаленными элементами. Они состоят из роликовой цепи и двух или более звездочек. Зубья ведущей звездочки входят в зацепление с цепью и передают крутящий момент ведомой звездочке. Наиболее часто цепные передачи встречаются в велосипедах и мотоциклах, но они также широко используются в промышленном оборудовании.
Для установки в ограниченных пространствах применяются натяжные звездочки. Цепные передачи используются там, где важна точность и недопустимы задержки, вызванные проскальзыванием, например, в судовых дизельных двигателях: цепи синхронизации передают мощность от коленчатого вала к распределительному. Распределительный вал управляет выпускным клапаном и впрыском топлива. При нарушении синхронизации двигатель будет работать неправильно.

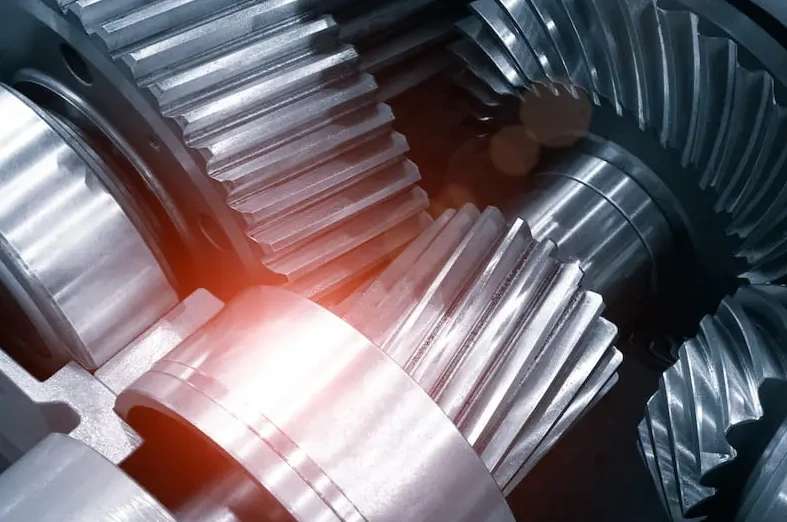

Зубчатые передачи используют шестерни для передачи движения и мощности от одного вала к другому. В состав входят ведущая шестерня (на входном валу) и ведомая шестерня (на выходном валу). Передача мощности осуществляется через зацепление зубьев. Благодаря различным конструкциям, они подходят для множества конфигураций и применений.
Зубчатая передача выдерживает большие нагрузки по сравнению с цепной, но подходит только для небольших расстояний, так как шестерни должны находиться в непосредственном контакте. Использование нескольких шестерен в зубчатой передаче позволяет изменять передаточное отношение, скорость вращения, крутящий момент и направление движения. Однако избыточное количество шестерен снижает механическую эффективность.
Зубчатые передачи не проскальзывают, но со временем может появляться люфт — зазор между зубьями в зоне зацепления. При небольших нагрузках это приводит лишь к незначительным ошибкам расчетов, но при больших — может вызвать ударные нагрузки во всей передаче и даже привести к повреждению зубьев.

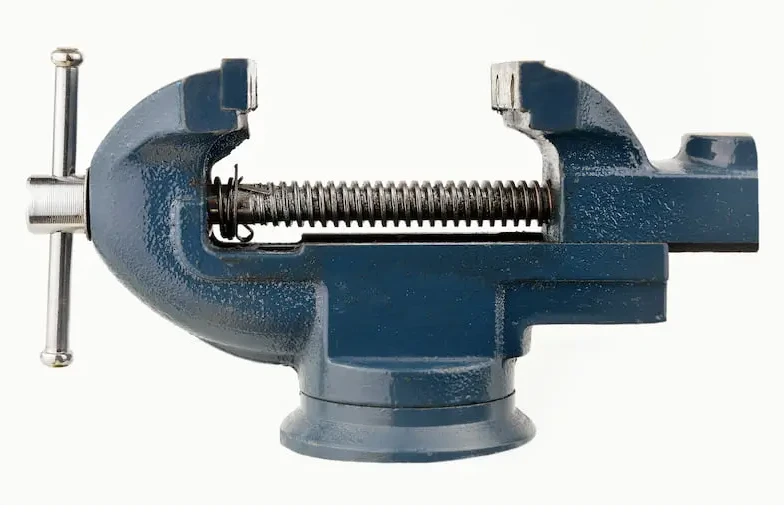

Тиски используют винтовые передачи для преобразования вращательного движения в поступательное
Винтовые передачи, также известные как ходовые винты, — это механизмы, которые передают или получают мощность. Они отличаются от крепежных винтов, которые служат для создания временных соединений в машинах. Винтовая передача состоит из винта и гайки, которые взаимодействуют для передачи мощности.
В некоторых случаях гайка неподвижна, а вращается винт (домкрат, тиски), в других — гайка приводит в движение неподвижный винт (ходовой винт станка).
В процессе работы винтовые передачи подвергаются значительным осевым, горизонтальным и вертикальным нагрузкам. Они должны обладать достаточной прочностью и площадью опоры для их восприятия.
Ходовые винты применяются в домкратах, токарных станках, тисках, механических прессах и т.д. Они работают по тому же принципу, что и крепежные винты, преобразуя вращательное движение в поступательное, что снижает усилие, необходимое для выполнения работы. Чем меньше шаг винта, тем легче поднимать, перемещать или затягивать объекты. Наиболее распространенный профиль резьбы — квадратный, также используются трапецеидальный и упорный профили.
Выбор правильного метода передачи мощности может быть непростым. Из приведенных выше данных видно, что у каждого типа есть свои плюсы и минусы. Различия могут быть как очевидными, так и малозаметными.
Иногда подтипы одного метода позволяют улучшить характеристики в отдельных параметрах. Однако, если инженер будет исходить из требований к приводу, это сузит список возможных вариантов и поможет с окончательным выбором.
В этом разделе рассмотрим пять важных факторов передачи мощности, которые помогут выбрать подходящий способ для вашей задачи:
Валы могут быть параллельными, пересекающимися, непараллельными, но пересекающимися, или непараллельными и непересекающимися. Некоторые типы передачи требуют отсутствия относительного движения между валами (например, зубчатые, цепные и ременные передачи). В то время как другие допускают небольшую несоосность (например, гибкие муфты).
Расстояние между источником и нагрузкой также помогает сузить выбор. При значительном расстоянии между валами целесообразно использовать ременную или цепную передачу. Для небольших расстояний больше подходят муфты и зубчатые передачи.
Для передачи больших крутящих моментов лучше использовать цепные передачи, поскольку ременные могут проскальзывать. Для низких нагрузок лучше подойдут плоские ремни или винтовые передачи.
Материалы вроде резины и синтетических компаундов не подходят для работы при высоких температурах. Если такие материалы используются для изготовления ремней, они быстро изнашиваются.
В качестве альтернативы при высоких температурах лучше работают цепные и зубчатые передачи, так как они быстро адаптируются к таким условиям и работают эффективно. Такие системы также совместимы с масляным охлаждением: одно и то же масло может использоваться и для охлаждения двигателя, и для смазки передачи. В случае с резиной это невозможно, так как масло разрушает материал.
Вопросы обслуживания, такие как натяжение, износ, центровка и смазка, помогут инженеру определить наиболее подходящий способ механической передачи мощности для конкретного применения.
Механические способы передачи мощности обеспечивают безопасную и эффективную передачу энергии к нагрузке. В разных отраслях применяют различные продукты механической передачи, а иногда и их комбинацию для решения своих задач.
В ряде случаев для одной и той же задачи может быть подходящим более одного метода. В таком случае окончательный выбор следует делать, сопоставляя достоинства и недостатки каждого варианта, чтобы определить наиболее эффективное решение для вашей конструкции.
